ARB: 1298 ARB BASE Rack Светодиодная балка

Информационная бюллетень продукта No: 1298 ARB BASE Rack Светодиодная балка
Дата: ИЮЛЬ 2020
Описание: Багажник ARB BASE RACK
Применение: ARB Фары дальнего света
Парт No.: См. Таблицу
Штрих-код: См. таблицу
Группа товара: 399 & 407 – ARB ФАРЫ ДАЛЬНЕГО СВЕТА И ARB ПРОВОДКА ДОПОЛНИТЕЛЬНГО ОСВЕЩЕНИЯ
Дата доступности: ОСЕНЬ 2020, доступен по предварительному заказу

Дизайн и разработка

Дополняя элегантный дизайн багажника ARB BASE Rack, ARB добавила к своему семейству фар дальнего света новую устанавливаемую на багажник светодиодную балку. Используется уникально настроенная конструкция отражателя, чтобы ограничить отражение от бампера и автомобиля. Эта ультратонкая балка выдает конкурентоспособные 1 lux при 728 м с размахом до 60 м.

Сверхпрочный, изготовленный из прессованного алюминия с литыми алюминиевыми крышками. Теплоотводящий корпус обеспечивает большую долговечность светодиодов и справится с ударами от низко висящих ветвей, во время движения по тропам. Корпус полностью покрыт порошковой краской черно-матового цвета, легкий оттенок добавлен линзе из поликарбоната, что обеспечивает ненавязчивый вид.

Уникальные полу чашечные отражатели позволяют при необходимости освещать дорогу, обеспечивая определенную линию луча, которые были настроены в направленный/рассеянный и «комбинированный» конфигурациях.

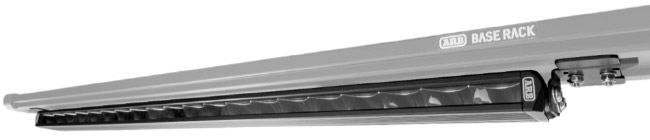

Использование крепежной системы, встроенной в багажник ARB BASE Rack, позволяет настроить светодиодную балку за несколько минут с двумя различными вариантами крепления - перед стойкой (на рисунке сверху) и под стойкой (на рисунке снизу), что обеспечивает дополнительную защиту и скрытный вид. Светодиодная балка также может быть установлена на большинство существующих багажников ARB, но потребуется сверление. Все кронштейны включены в комплект.

Особенности

• Уникальная конструкция отражателя и технология комбинированного луча обеспечивают хорошее расстояние и ширину для движения по шоссе, в то же время минимизируя отражение от капота автомобиля, бампера и т.д.
• Практически неразрушимая защищенная поликарбонатная линза
• Корпус из прессованного алюминия покрытый порошковой краской черно-матового цвета
• Уникальные многопозиционные крепления, совместимые с багажниками ARB BASE Rack, ARB Trade и ARB Touring
• Кронштейны в комплекте обеспечивают два варианта монтажа (спереди или под багажником)
• Кронштейны и фурнитура из нержавеющей стали марки AISI 304
• Защита смены полярности
• Сапун с герметичным уплотнением
• Устойчивость к вибрациям и УФ лучам
• Конструкция обеспечивает превосходный теплоотвод и долговечность светодиодов.
• Пылевлагозащитный корпус класса IP68
• Защита от повышенного и пониженного напряжения
• Защита от радиочастотных (RFI) и электромагнитных (EMC) помех.
• Двух контактный, литой, водостойкий штекер.
• Янтарный, Прозрачный и Черный защитные чехлы на зажимах продаются отдельно - обратите внимание, что для полного покрытия требуется 2 упаковки.

Комплект включает в себя

• 1 x 36” Светодиодная балка Slimline
• 2 x кронштейна крепления под багажник
• 2 x кронштейна крепления спереди багажника
• 1 x кронштейна крепления фурнитуры

Технические характеристики

• 20 x OSRAM 6.5W LEDs
• Вход - 12V to 48V
• Мощность - 130W
• Потребление - 9.2A @ 14.4V
• Выход – 1 lux @ 728m, 9279 фактических люмен, 8552 эффективных люмен
• Размах - горизонтальный 8° и вертикальный 6°
• Рабочая температура - -40°C to +65°C (-40°F to +145°F)
• Температура Цвета - 5500-6000K
• Продолжительность жизни- 50,000hrs
• Разъём - 2 контактный DT с литым, водостойким штекером
• Длина входного кабеля - 330mm (разъем «мама»)
• Общий размер – 954.9 x 35 x 67mm (D) - Weight 3.07kg
• Размеры - 954mm (37.55”) x 67mm (2.63”) x 34mm (1.33)” (H)
• Сертификаты - R1O, CE & ROHS
• 3 года гарантии
• Совместим с ARB проводкой дополнительного освещения – 3500810 & 3500820

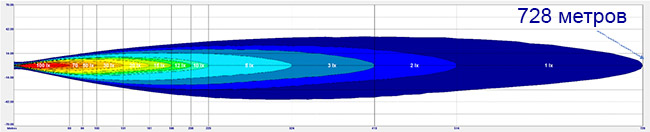

Данные фотометрического тестирования

Тестировано в утвержденной независимой Австралийской лаборатории NATA
ARB Slimline Светодиодная балка для багажника (PN #1780500)

Тестирование  проводилось на аккредитованном независимом предприятии NATA в Австралии с использованием  стандартных Австралийских методов испытаний / измерений для дополнительных фар дальнего света.

Размеры упаковки

• ARB Slimline Светодиодная балка для багажника (PN #1780500) = 1153 x 105mm x 65 (D)
• ARB Slimline Защитный чехол упаковка 2шт (PN #1780510) = 275mm x 131mm x 30mm (D)

Парт No. Base Rack Светодиодная балка

Парт No.	Описание	Группа продукта	Штрих-код
1780500	ARB SLIMLINE СВЕТОДИОДНАЯ БАЛКА ДЛЯ БАГАЖНИКА	399 – ARB ФАРЫ ДАЛЬНЕГО СВЕТА	9332018074843
1780510	ARB SLIMLINE ЗАЩИТНЫЙ ЧЕХОЛ ПРОЗРАЧНЫЙ УПАКОВКА 2ШТ ДЛЯ 1780500 (2 упаковки требуется чтобы закрыть всю балку)	404 – ARB ЧЕХЛЫ ДЛЯ ОСВЕЩЕНИЯ И АКСЕССУАРЫ	9332018074850
1780511	ARB SLIMLINE ЗАЩИТНЫЙ ЧЕХОЛ ЧЕРНЫЙ УПАКОВКА 2ШТ ДЛЯ 1780500 (2 Packs Required to cover all light)	404 – ARB ЧЕХЛЫ ДЛЯ ОСВЕЩЕНИЯ И АКСЕССУАРЫ	9332018074867
1780512	ARB SLIMLINE ЗАЩИТНЫЙ ЧЕХОЛ ЯНТАРНЫЙ УПАКОВКА 2ШТ ДЛЯ 1780500 (2 Packs Required to cover all light)	404 – ARB ЧЕХЛЫ ДЛЯ ОСВЕЩЕНИЯ И АКСЕССУАРЫ	9332018074874
1780514	ARB SLIMLINE RR ТОЛЬКО КРАНШТЕЙН (ЗАП.ЧАСТЬ)	404 – ARB ЧЕХЛЫ ДЛЯ ОСВЕЩЕНИЯ И АКСЕССУАРЫ	9332018076793

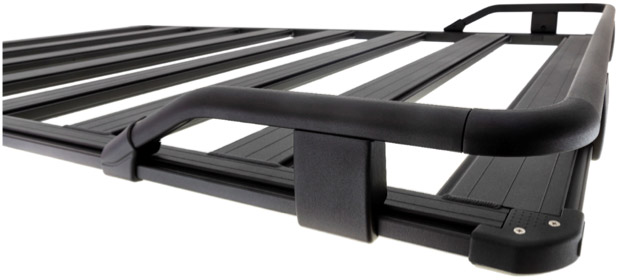

BASE Rack Дефлектор

В зависимости от автомобиля и области применения вы можете установить только дефлектор или установить только светодиодную балку. А в некоторых случаях они могут быть установлены вместе. Пожалуйста, обратитесь к инструкциям по установке, касающимся установки ветровых дефлекторов для получения дополнительной информации.

---
