ARB: Комплект креплений на водосток

Комплект креплений на водосток

Дата: ИЮЛЬ 2020

Описание:
Багажник ARB BASE RACK

Применение:
Универсальный

Парт No.:
См. Таблицу

Штрих-код:
См. таблицу

Группа товара:
179 — Base Rack Крепления

Время на установку: 1 час — багажник и крепление BASE Rack, 1 час — багажник, крепление и дефлектор BASE Rack

Дата доступности: Осень 2020, Доступен по предварительному заказу

Дизайн и разработка

Комплекты крепёжных лап на водосток ARB BASE Rack основаны на традиционных комплектах креплений ARB  для багажников, но теперь они выполнены в фактурном черном цвете и с опорными пластинами крепления к выступам багажника BASE Rack. Стальные лапы на водосток с пластиковыми  втулками позволяют распределять нагрузку в штатном водостоке автомобиля.

Были разработаны самые популярные комплекты лап в соответствии с большинством автомобилей с низкой крышей, например GQ Patrol, GU Patrol, LandCruiser 80 и LandCruiser 79 Dual Cab. Более высокие лапы для автомобилей, таких как LandCruiser 70 Troopcarrier, в настоящее время находятся на стадии разработки.

Установка системы BASE Rack на автомобили с использованием традиционного крепления на водосток выполняется в несколько простых шагов.

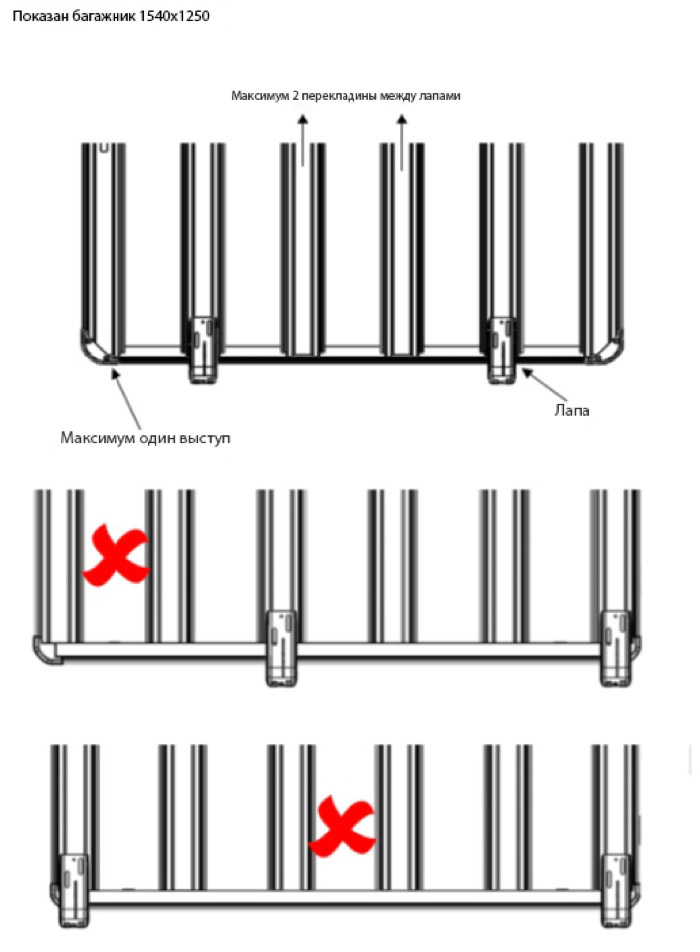

  • Замеры крыши автомобиля определят расстояние между лапами. Длина багажника и количество лап будут определять положение лап - не более 1 выступа от каждого края и не более 2 перекладин между опорами.
  • Шпильки M8 вставлены в перекладину BASE Rack и прикреплены к комплекту лап.
  • Лепестковые кронштейны BASE Rack крепятся к нижней части багажника BASE Rack с помощью пластины BASE Rack, шпилек M8, шайб и гаек с стопором. На этом этапе устанавливается дополнительно дефлектор.
  • Багажник BASE Rack с креплениями на водосток устанавливаются на крышу автомобиля и прикрепляются болтами M8 с шайбами.

Парт No. Base Rack Крепления на водосток

Парт No. Описание Штрих-код Вес креплений Транспортный вес и размеры
17900010  КРЕПЛЕНИЕ НА ВОДОСТОК BASERACK 6 ЛАП H1 | ДЛЯ 1770010/30/40 9332018068804 10kg
(22lb)
12kg (26.5lb)
42x32x20cm (16.5x12.6x8in)
17900020 КРЕПЛЕНИЕ НА ВОДОСТОК  4 ЛАПЫ H1 | ДЛЯ 1770020/60/70 9332018068811 6.5kg
(14.3lb)
8kg (17.6lb)
42x32x20cm (16.5x12.6x8in)
17900030 КРЕПЛЕНИЕ НА ВОДОСТОК  BASERACK 6 ЛАП  GU/76 H1 | ДЛЯ 1770010/30/40 9332018076809 10kg
(22lb)
12kg (26.5lb)
42x32x20cm (16.5x12.6x8in)
17900040 КРЕПЛЕНИЕ НА ВОДОСТОК 4 ЛАПЫ GU/76 H1 | ДЛЯ 1770020/60/70 9332018076816 6.5kg
(14.3lb)
8kg (17.6lb)
42x32x20cm (16.5x12.6x8in)
17900080 ДЕФЛЕКТОР BASERACK 1155 | ДЛЯ 1770010 9332018078063 1.5kg (3.3lb) 2.5kg (5.5lb)
160x15x10cm (63x6x4in)
17900090 ДЕФЛЕКТОР BASERACK 1285 | ДЛЯ 1770020/30/40 9332018078070 1.5kg (3.3lb) 2.5kg (5.5lb)
160x15x10cm (63x6x4in)

Характеристики

  • Используется для разных автомобилей. Для полного списка автомобилей обратитесь к Информационному бюллетеню продукта No.1299 ARB BASE Rack Таблица совместимости.
  • Рекомендуется, для уменьшения шума ветра под передней перекладиной  должен быть установлен дополнительный дефлектор ветра, изготовленный  из прессованного алюминия 1,6 мм с порошковым покрытием или светодиодная балка ARB Roof Rack LED.
  • Светодиодная балка ARB Roof Rack LED Парт No. 1780500 может быть установлена либо совместно с дефлектором, либо вместо дефлектора под передней балкой
  • Максимальная нагрузка на каждую перекладину багажника  BASE Rack составляет 25 кг. Грузоподъёмность багажника зависит от технических характеристик автомобиля. Нагрузка должна быть равномерно распределена и закреплена надлежащим образом.
  • Необходимые инструменты для установки: гаечный ключ 10mm x 1, гаечный ключ 13mm x 1, шестигранник (поставляется в комплекте), рулетка.

Грузоподъёмность

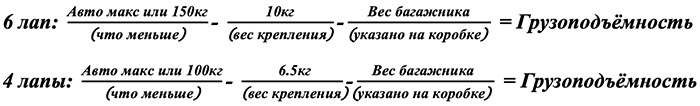

Грузоподъёмность багажника  BASE Rack рассчитывается путем вычитания веса багажника  BASE Rack и комплекта креплений для автомобиля из грузоподъёмности  крыши автомобиля. В таблице ниже показана грузоподъёмность багажника BASE RACK для универсального комплекта креплений с использованием максимальной грузоподъёмности крыши автомобиля. Грузоподъемность крыши транспортного средства может сильно варьироваться в зависимости от модели  и характера вождения. Обратитесь к руководству по эксплуатации транспортного средства для информации о модели и спецификации грузоподъемности крыши.

Максимальная грузоподъёмность 6 лап 150кг и 100кг на 4 лапы

  Источник: ARB 4x4 в России
